专家咨询 1: 气缸测试波形解读


我检测的一台发动机的波形图,请你帮忙分析一下,谢谢!

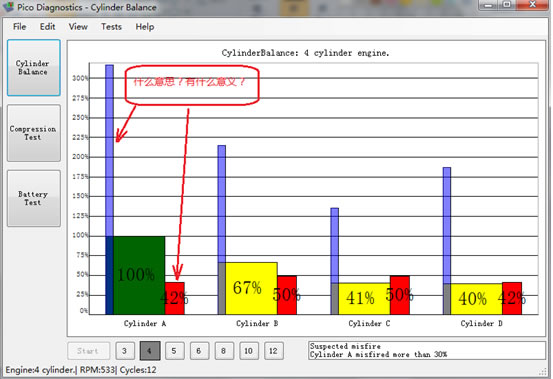

1、汽缸平衡测试:蓝色及红色柱状代表什么?有何意义?可以分析出什么问题?


2、汽缸压缩测试:点击右键选择Signal(信号)出来的曲线有何意义?



3、氧传感器波形为何有垂直的蓝线?什么原因?文件很大,未传,如果需要我再传给你。



解答:

问题 1:

  1. 蓝色表示机械作功;四个汽缸中,A缸的蓝色柱最长,说明A缸的机械功率最大。
  2. 红色表示缺火,百分比表示缺火的程度。四个汽缸都有缺火情况,可能燃烧有问题。你可以检测各缸的高压点火波形。看看是不是有故障(如击穿电压不够,或没有燃烧时间。故障可能是间歇性的)

问题 2:曲线表示发动机的转速(RPM)。

问题 3:氧气传感器波形有垂直直线,属于正常情况。原因:(1)Pico示波器比较灵敏;(2)干扰,附近运转部件和废气流的干扰。

 如你不想看到有垂直的直线,可以激活“滤波器”把它过滤掉。
  方法:点击通道按钮 ,在弹出的对话框里,勾选“激活过滤器”,并可输入适当的频率值。



另,你采集的波形时基设置为500ms/div,看到的波形比较宽。你可以试下将时间设置为1s/div或2s/div,在采集信号时,记得发动机要加速(加几手油),看下波形是否有变化?分析氧传感器波形,主要是看它的转换(变化)情况,波形有些干扰没什么影响的。
